Предусилитель SPL GainStation 1

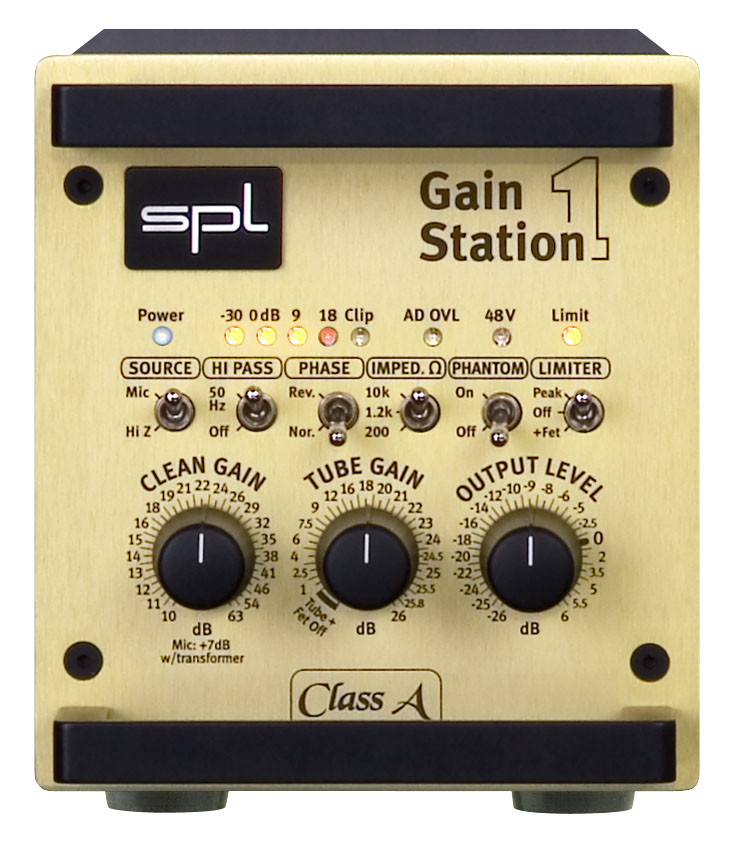

SPL GainStation 1

Микрофонный и инструментальный ламповый предусилитель класса A

GainStation 1 - это дискретный предусилитель высокого класса, сочетающий в себе чистое усиление класса А и мощное ламповое усиление, работающий при рабочем напряжении 60 В.

Класс А и лампа

GainStation 1 - это гибридный предусилитель, состоящий из дискретного транзисторного каскада класса А и лампового каскада. Гибридная конструкция предусилителя сочетает в себе преимущества полупроводников (высокая динамика с низким уровнем искажений, низкий уровень шума) с музыкальными качествами лампового звука (приятный спектр высоких/обертонов, красивая объемность).

Транзисторный предусилитель класса А основан на наших операционных усилителях DMPA, которые работают с рабочим напряжением +/- 30 В.

Предусилитель имеет фильтр высоких частот Butterworth, инверсию полярности, выбор импеданса, фантомное питание 48 В и лимитер.

Clean Gain

Каскад Clean Gain - это сбалансированный инструментальный усилитель, построенный на наших DMPA (Discrete Mic Pre Amp, 60-вольтовая линия).

В режиме класса А оба оконечных транзистора всегда остаются в проводящем состоянии, что позволяет избежать искажений кроссовера.

При скорости нарастания более 100 V/µs, он способен усиливать даже быстрые детали и высокие частоты чисто и с низким уровнем искажений.

Tube Gain

Ламповый каскад усиления оснащен лампой 12 AX 7 LPS. Он впечатляет хорошими шумовыми характеристиками и открытым и ясным звуковым образом.

В качестве разделяющего конденсатора используется конденсатор типа WIMA MKP, который имеет очень большой размер - 2,2 мкФ, чтобы работать чисто и мощно также в басовом диапазоне.

HiZ/линейный вход

Инструментальный вход представляет собой дискретный преобразователь импеданса, который также работает в режиме класса А. В качестве сердечника используется полевой транзистор с низким уровнем шума, который идеально подходит в качестве преобразователя импеданса благодаря очень высокому входному сопротивлению.

Входные и выходные каскады

Входные дифференциальные усилители построены на основе плотно подогнанных и термически связанных пар транзисторов.

Выходной каскад работает как усилитель напряжения, который также обеспечивает работу в чистом классе А с постоянным током покоя более 6 мА. Компоненты постоянного напряжения устраняются с помощью активной сервосхемы вместо связывающих конденсаторов.

Вход AD 2

Дополнительный преобразователь имеет два канала и поэтому может преобразовывать внешний моно сигнал параллельно с GainStation 1.
