Мастеринг M/S процессор SPL Gemini

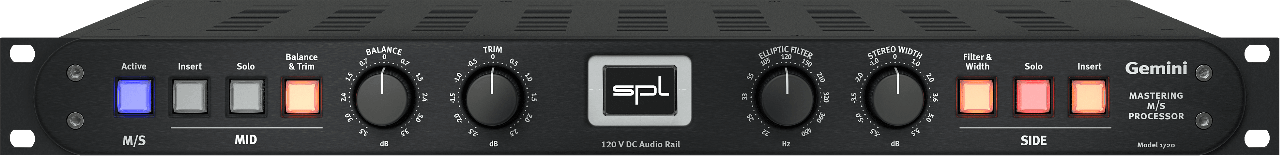

SPL Gemini

Мастеринговый M/S процессор

Gemini - первый M/S процессор, выполненный по технологии 120V. В мастеринге обработка M/S часто является лучшим способом получить целенаправленный доступ к отдельным элементам микса.

Что такое M/S?

Разложение стереосигнала на средний (голос, малый барабан, бас ...) и боковой (гитары, пэды, тарелки ...) позволяет обрабатывать их отдельно.

Центральный сигнал (Mid) - это сумма левого и правого каналов стереосигнала (L+R), т.е. часть стереосигнала "в фазе".

Боковой сигнал (Side) - это разность левого и правого каналов стереосигнала (L-R), то есть "внефазная" часть стереосигнала.

Gemini также можно использовать для расширения или уменьшения стереоизображения. На борту также имеется эллиптический фильтр для смещения низкочастотной составляющей от боковых к средним частотам.

Середина

При активации кнопки M/S входной сигнал (L/R стерео) разделяется на средний и боковые сигналы.

Точное положение середины можно регулировать с помощью регулятора Balance, а точный уровень - с помощью регулятора Trim. Обе функции можно переключить так, чтобы они находились в сигнальном тракте только в момент использования.

Эксклюзивный мониторинг центра возможен при активированной функции соло.

Процессор может быть активирован для обработки среднего сигнала кнопкой Insert.

Бок

Боковой сигнал также имеет функцию соло и переключаемую вставку для внешней обработки.

Кроме того, эллиптический фильтр можно использовать для смещения низких частот с боковых в середину. Это улучшает панч и точность низких частот. Регулятор Stereo Width изменяет уровень бокового сигнала, при этом повышение уровня расширяет стереокартину.

Эти две функции можно также включить, чтобы они присутствовали в сигнальном тракте только при использовании.

Входы/выходы и инсерты

Все входы и выходы, а также посылы и возвраты сбалансированы с помощью разъемов Neutrik XLR.

К инсертам можно подключать процессоры для внешней обработки.

Особенно интересна интеграция Gemini в Hermes Mastering Router. Таким образом, можно создавать цепочки обработки, сочетающие классическую обработку L/R с обработкой M/S.

Gemini и Hermes

Каждый из ступеней M/S кодера и декодера Gemini может быть подключен к инсерту Hermes и свободно размещен в цепи обработки.

Процессоры, находящиеся в цепи между кодером M/S и декодером, обрабатывают средний/боковой сигнал. Эти процессоры также легко могут быть монофоническими устройствами.

В приведенном выше примере Insert Send A направляется на Gemini для кодирования M/S. Средние/боковые посылы Gemini возвращаются в Return A Hermes.

Посыл B поступает из Hermes обратно в Gemini для кодирования в L/R, который с выхода Gemini поступает обратно в Return B Hermes.

Например, можно разместить кодер M/S в позиции обработки 3, эквалайзер в позиции обработки 4 для раздельной обработки средних и боковых сигналов, а затем каскад M/S декодера Gemini в позиции обработки 5 для повторной генерации стереосигнала L/R.

Если в качестве дополнительного устройства для обработки M/S сигнала теперь будет использоваться компрессор, его можно просто установить в положение обработки 5 в цепи, а каскад M/S декодера соответственно переместится в положение обработки 6.
